💡 YSD GF Series 60W – Dimmbares LED-Netzteil 12V DC, 5A, wasserdicht
Professionelles LED-Konstantspannungsnetzteil mit vielseitigen Dimmfunktionen für moderne Beleuchtungssysteme

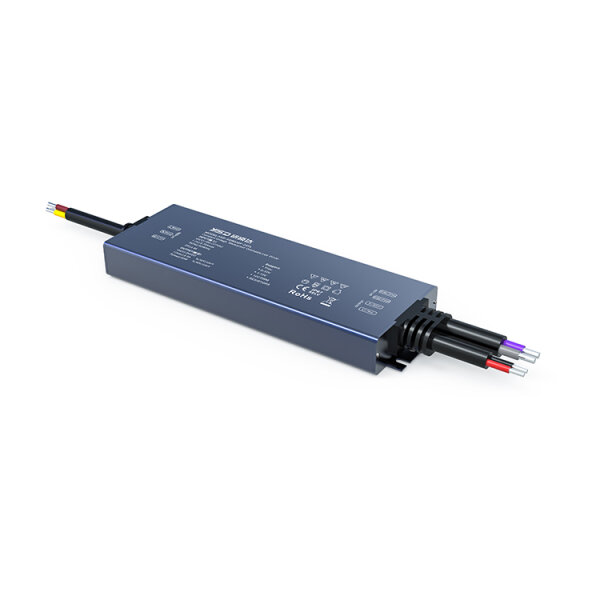

Das YSD GF Series 60W LED-Netzteil (Modell YSD-60WUGF-12TL) ist eine hochwertige, dimmbare Stromversorgung für LED-Beleuchtungssysteme mit 12 V Gleichspannung. Mit einer maximalen Ausgangsleistung von 60 W und einem Ausgangsstrom von 5 A eignet es sich hervorragend für dimmbare LED-Streifen, LED-Module sowie dekorative und architektonische Beleuchtungsprojekte.
Die GF-Serie überzeugt durch ihre vielseitigen Dimmfunktionen. Laut Hersteller unterstützt sie TRIAC-Phasenanschnitt-/Phasenabschnitt-Dimmer, 0–10-V- und 1–10-V-Steuerung, 10-V-PWM sowie Widerstandsdimmung. Mit einem Dimmbereich von 0–100 % und einer möglichen minimalen Dimmstufe von 1 % lassen sich unterschiedliche Lichtstimmungen präzise einstellen.
Eine Soft-Start- und sanfte Einblendfunktion sorgen für angenehme Lichtübergänge. Dank einer PWM-Frequenz von 3.500 Hz und der auf flackerarmen Betrieb ausgelegten Elektronik eignet sich das Netzteil auch für anspruchsvolle Beleuchtungsanwendungen. Die wasserdichte Konstruktion und umfangreiche Schutzfunktionen unterstützen einen zuverlässigen und langlebigen Betrieb.
📦 Lieferumfang:
- 1 × YSD GF Series 60W LED-Netzteil, 12 V DC, 5 A
- Dimmbares LED-Konstantspannungsnetzteil in wasserdichter Ausführung
🌟 Vorteile:
-
Leistungsstarke 12-V-Stromversorgung: bis zu 60 W Ausgangsleistung und 5 A Ausgangsstrom für kompatible LED-Beleuchtungssysteme.
-
Vielseitige Dimmfunktionen: Unterstützung von TRIAC, 0–10 V, 1–10 V, 10-V-PWM und Widerstandsdimmung laut Hersteller – für flexible Lichtsteuerung.
-
Präzise Helligkeitsregelung: Dimmbereich von 0–100 % mit einer minimalen Dimmstufe von bis zu 1 %.
-
Sanftes Einschalten: Soft-Start- und Einblendfunktion für angenehme Lichtübergänge ohne abruptes Aufleuchten.
-
Flackerarme Lichtsteuerung: PWM-Frequenz von 3.500 Hz für eine hochwertige Lichtregelung.
-
Hoher Leistungsfaktor: PF > 0,95 bei 230 V AC und Volllast für eine effiziente Nutzung der elektrischen Energie.
-
Guter Wirkungsgrad: ca. 88 % Effizienz bei der 12-V-Ausführung.
-
Umfangreiche Schutzfunktionen: integrierter Schutz gegen Kurzschluss, Überlast, Überspannung und Übertemperatur.
-
Wasserdichte Ausführung: für geeignete Installationen im Innen- und Außenbereich.
-
Großer Temperaturbereich: ausgelegt für Umgebungstemperaturen von -30 °C bis +50 °C.
-
Lange Lebensdauer: laut Hersteller bis zu 50.000 Betriebsstunden.
-
5 Jahre Garantie: Herstellergarantie von YSD für zusätzliche Sicherheit.
🎚️ Dimmfunktionen:
-
TRIAC-Dimmung: Helligkeitsregelung über kompatible Phasendimmer.
-
0–10-V-Dimmung: Lichtsteuerung über ein entsprechendes analoges Steuersignal.
-
1–10-V-Dimmung: Helligkeitsregelung über kompatible 1–10-V-Steuergeräte.
-
10-V-PWM-Dimmung: Helligkeitsregelung über ein kompatibles PWM-Steuersignal.
-
Widerstandsdimmung: Lichtregelung über einen geeigneten Widerstandsregler.
-
Soft-Start: sanftes Einschalten der angeschlossenen LED-Beleuchtung.
-
Feine Dimmung: minimale Helligkeitsstufe bis zu 1 % laut Hersteller.
Hinweis: Die Kompatibilität der jeweiligen Dimmverfahren ist anhand der konkreten Netzteilvariante und des verwendeten Dimmers zu prüfen. Nicht jedes Steuerverfahren ist zwangsläufig gleichzeitig nutzbar.
📐 Technische Daten:
-
Hersteller: YSD – Shenzhen Yanshuoda Technology
-
Produktserie: GF Series
-
Modell: YSD-60WUGF-12TL
-
Produkttyp: Dimmbares LED-Konstantspannungsnetzteil
-
Ausgangsspannung: 12 V DC
-
Ausgangsspannungstoleranz: 12 V DC ± 0,3 V
-
Ausgangsstrom: maximal 5 A
-
Ausgangsleistung: maximal 60 W
-
Ausgangsleistungsbereich: 0–60 W
-
Eingangsspannung: 100–277 V AC laut Herstellerübersicht
-
Netzfrequenz: 50/60 Hz
-
Leistungsfaktor: PF > 0,95 bei 230 V AC und Volllast
-
Wirkungsgrad: typisch 88 %
-
Restwelligkeit und Rauschen: ≤ 200 mV
-
Dimmbar: ja
-
Dimmverfahren laut Hersteller: TRIAC, 0–10 V, 1–10 V, 10-V-PWM, Widerstandsdimmung
-
Dimmbereich: 0–100 %
-
Minimale Dimmstufe: bis zu 1 %
-
PWM-Frequenz: 3.500 Hz
-
Einschaltstrom: typisch 30 A bei 230 V AC (Kaltstart)
-
Überspannungsfestigkeit: L–N: 2 kV
-
Ableitstrom: maximal 0,5 mA
-
Umgebungstemperatur: -30 °C bis +50 °C
-
Maximale Gehäusetemperatur (tc): 80 °C
-
Relative Betriebsfeuchtigkeit: 20–99 % RH, kondensierend
-
Lagertemperatur: -40 °C bis +80 °C
-
Lebensdauer: bis zu 50.000 Stunden laut Hersteller
-
Sicherheitsnormen: IEC/EN 61347-1, IEC/EN 61347-2-13
-
Zertifizierungen laut Hersteller: CE, BIS, UL, RoHS
-
Garantie: 5 Jahre Herstellergarantie
🛡️ Integrierte Schutzfunktionen:
-
Kurzschlussschutz: Schutz der Stromversorgung bei Kurzschluss. Abhängig von der ausgelösten Schutzstufe erfolgt die Wiederherstellung automatisch oder nach erneutem Einschalten.
-
Überlastschutz: Abschaltung bei einer Strombelastung ab ca. 110 % des Nennwertes mit automatischer Wiederherstellung.
-
Überspannungsschutz: Abschaltung des Ausgangs bei unzulässig hoher Spannung. Wiederinbetriebnahme nach Fehlerbehebung und erneutem Einschalten.
-
Übertemperaturschutz: Abschaltung bei Überhitzung zum Schutz der Elektronik. Erneutes Einschalten nach Abkühlung erforderlich.
🏡 Anwendungsbereiche:
- Dimmbare 12-V-LED-Streifen und LED-Lichtbänder
- Indirekte Decken- und Wandbeleuchtung
- LED-Möbel- und Vitrinenbeleuchtung
- Wohnraum- und Ambientebeleuchtung
- Hotel-, Gastronomie- und Objektbeleuchtung
- Architektur- und Akzentbeleuchtung
- Weitere kompatible 12-V-LED-Systeme mit Helligkeitsregelung
⚡ Hinweise zur Installation:
Das LED-Netzteil ist für LED-Beleuchtungssysteme mit 12 V DC und einer maximalen Gesamtleistung von 60 W vorgesehen. Der Ausgangsstrom darf 5 A nicht überschreiten. Für einen dauerhaft zuverlässigen Betrieb empfiehlt sich eine ausreichende Leistungsreserve.
Verwenden Sie ausschließlich geeignete und kompatible Dimmer beziehungsweise Steuergeräte. Die Auswahl des Dimmverfahrens muss zur konkreten Netzteilvariante passen.
Die Installation und der Anschluss an das Stromnetz müssen fachgerecht erfolgen. Bei Verwendung in feuchten Umgebungen oder im Außenbereich sind die tatsächliche Schutzart des gelieferten Modells sowie die Abdichtung der Anschlussstellen zu beachten.
*Technische Angaben laut Hersteller YSD. Die Angaben zur Dimmbarkeit und zu den technischen Eigenschaften beziehen sich auf die veröffentlichte GF-Serie. Geringfügige Abweichungen je nach Ausführung möglich.
Genießen Sie flexible Lichtsteuerung und zuverlässige LED-Stromversorgung – mit dem dimmbaren YSD GF Series 60W LED-Netzteil für moderne 12-V-Beleuchtungsprojekte.
